高事達HFC產品
產品中心

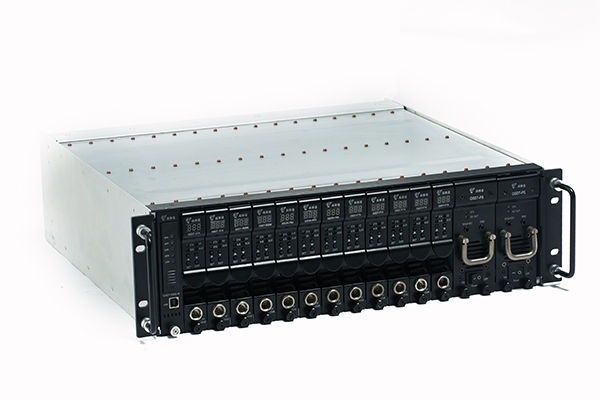

GSDT-7500C型 光傳輸平臺


產品描述

GSDT-7500C是一款專為有線電視前端設計的標準19英寸寬度3RU 高度的光傳輸平臺。它擁有17個插槽，可配置多種應用模塊。

GSDT-7500C可配置雙電源，負載分?jǐn)偤腿哂啾Ｗo(hù)。它具有極佳的通風和散熱設計。

GSDT-7500C具有1310nm光發射機、1550nm直調光發射機、正向光接收機、反向光接收機、正向射頻前置放大器、光放大器、射頻切換開關、光切換開關等業務模塊供選配。

GSDT-7500C管理模塊含有LCD顯示屏，以及USB和RJ-45接口，用于本地調試和遠程監控。


產品特性

?3RU高度，17個模塊插槽

?14個業務模塊插槽，多種業務模塊可選

?熱插拔模塊設計

?雙電源，負載分?jǐn)偤腿哂啾Ｗo(hù)

?極佳的通風和散熱設計

?低功耗

?3.5吋模塊化顯示屏，節省槽位

?支持SNMP遠程網管（RJ-45接口）

?支持業務模塊的本地配置（USB接口）

?WEB瀏覽器配置界面

?支持在線升級

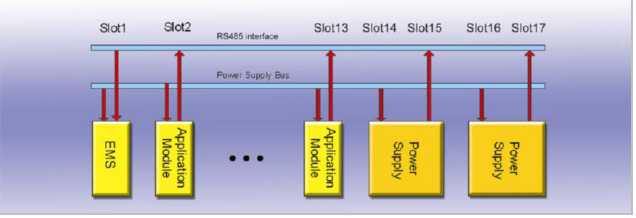

電原理框圖



應用模塊列表

應用模塊

功 能 描 述

機框

標準的19英寸機箱，3RU高度，17個插槽，可容納雙電源模塊和網管模塊，以及各種業務模塊

電源模塊

輸入電壓90 - 240VAC，最大負載200W，前面板LED狀態顯示

管理模塊

含3.5吋LCD顯示屏，1個USB接口用于本地設置，1個RJ-45接口用于遠程網管

1310nm光發射模塊

射頻帶寬47 - 1003MHz，DFB激光器，輸出功率3 – 13dBm，廣播和窄播雙輸入端口，前面板-20dB輸入測試端口

1550nm直調光發射模塊

射頻帶寬47 - 1003MHz，DFB激光器，輸出功率6、8、10dBm，廣播和窄播雙輸入端口，前面板-20dB輸入測試端口

1550nm光放大模塊

光波長范圍1530 – 1565nm，輸出功率14 - 23dBm

正向光接收模塊

兩路冗余的光輸入端口，光輸入功率-3 - +3dBm，光AGC控制，射頻輸出電平35dBmV,射頻帶寬47 - 1003MHz，射頻輸出-20dB可調，前面板-20dB輸出測試端口

反向光接收模塊

四路獨立的光輸入端口，光輸入功率-18 – 0dBm，光AGC功能可選，最大射頻輸出電平45dBmV,射頻帶寬5 – 200MHz，四路獨立射頻輸出，前面板-20dB輸出測試端口

正向前置放大模塊

射頻帶寬47 - 1003MHz，增益30dB，輸出電平-9dB可調，輸出斜率-9dB可調，前面板-20dB輸入和輸出測試端口

光切換模塊

光波長范圍1200 – 1620nm，光輸入功率-30 - +10dBm，插入損耗 ≤ 2dB，切換時間 ≤ 50ms

射頻切換模塊

射頻帶寬5 - 1003MHz，插入損耗 ≤ 3dB，切換時間 ≤ 15ms，輸入端口間隔離 ≥ 60dB，前面板-20dB輸出測試端口


訂貨信息：

產 品 描 述

部 件 號

機框

GSDT-7500C-CH

電源模塊

GSDT-7500C-PS-II

管理模塊

GSDT-7500C-EMS-II

1310nm 光發射模塊

GSDT-7500C-FTX-II-1310

1550nm 直調光發射模塊

GSDT-7500C-FTX-II-1550

1550nm 光放大模塊

GSDT-7500C-EDFA

正向前置放大模塊

GSDT-7500C-FRX-02

反向光接收模塊

GSDT-7500C-RRX-04

正向前置放大模塊

GSDT-7500C-STA

光切換模塊

GSDT-7500C-OSW

射頻切換模塊

GSDT-7500C-RSW-21




?
