產品概述：

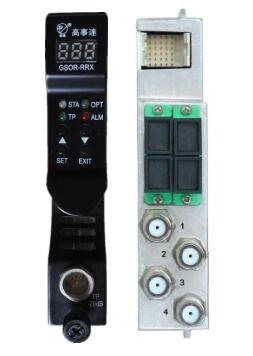

GSOR-RRX回傳光接收模塊由低噪聲的PIN光電二極管和高輸出電平的射頻放大器組成，具四路光輸入端口及兩路射頻輸出端口，可提供45dBmV的射頻輸出電平。回傳光接收模塊具有嵌入式單片機處理電路，可通過訪問其前面板之LED或EMS設備管理模塊來獲取其參數信息。
產品特點：
l 四路光輸入，兩路或四路射頻輸出
l 熱插拔功能
l 帶寬5-200MHz
l 輸出電平45dBmV
l 光功率輸入-18-0dBm
l 衰減控制
l 射頻輸入測試點
l 短路保護
技術參數：
|
項目
|
單位
|
性能參數
|
備注
|
|
輸入光波長
|
nm
|
1200 to 1610
|
|
|
接收端口數量
|
--
|
4
|
|
|
輸入光功率
|
dBm
|
-18 to 0
|
|
|
帶寬
|
MHz
|
5 to 200
|
|
|
平坦度
|
dB
|
± 0.75
|
|
|
回波損耗
|
dB
|
≤-18
|
|
|
輸出電平
|
dBmV
|
≥45
≥36
|
1
2
|
|
載噪比
|
dB
|
≥50
|
|
|
二階失真
|
dBc
|
<-55
|
3
|
|
三階失真
|
dBc
|
<-60
|
3
|
|
衰減
|
dB
|
0 to 30
|
|
|
測試點
|
dB
|
-20± 0.75
|
|
|
光連接頭
|
--
|
SC/APC
|
|
|
功耗
|
W
|
<10
|
|
1. -7dBm 光輸出, OMI = 16%, 0dB 衰減設置。
2. -10~0dBm光輸入，OMI = 16%,光AGC狀態。
3. 45dBmV 輸出, 兩通道測試, f1=13MHz, f2=19MHz。
訂貨指南：
|
GSDT-RRX
|
-00
|
0
|
|
高事達回傳光接收模塊型號
|
04:4路光輸入，4路射頻輸出
2*4：4路光輸入，2路射頻輸出
|
FC：FC/APC
SC：SC/APC
|
報警說明：
|
顯示信息
|
報警狀態
|
系統反應
|
|
|
1通道輸入光功率低
|
STA LED 紅色
|
|
002
|
1通道輸入光功率高
|
STA LED 紅色
|
|
003
|
2通道輸入光功率低
|
STA LED 紅色
|
|
004
|
2通道輸入光功率高
|
STA LED 紅色
|
|
005
|
3通道輸入光功率低
|
STA LED 紅色
|
|
006
|
3通道輸入光功率高
|
STA LED 紅色
|
|
007
|
4通道輸入光功率低
|
STA LED 紅色
|
|
008
|
4通道輸入光功率高
|
STA LED 紅色
|
|
009
|
模塊溫度高
|
STA LED 紅色
|
常見故障分析：
|
故障點
|
維修說明
|
|
狀態LED亮紅色
|
1.確保光輸入功率范圍是0到 -18dBm
2.如輸入光功率正常，請聯系生產廠家進行維修
|
|
無射頻信號輸出
|
1.清理光纖端面
2.使用光功率計測量輸入光功率
3.使用手動增益調節輸出射頻信號電平
4.測量射頻輸出端口的信號強度
5.如仍無射頻輸出，請聯系生產廠家進行維修
|
|
射頻信號輸出
電平低于規格
|
1.確保所有的接頭都是清潔的
2.確保使用正確的接頭
3.確保光輸入功率在正常范圍內
4.調整射頻輸出衰減值
5.測量射頻輸出信號
6.如輸出功率仍低于規定值，聯系生產廠家進行監測維修
|
