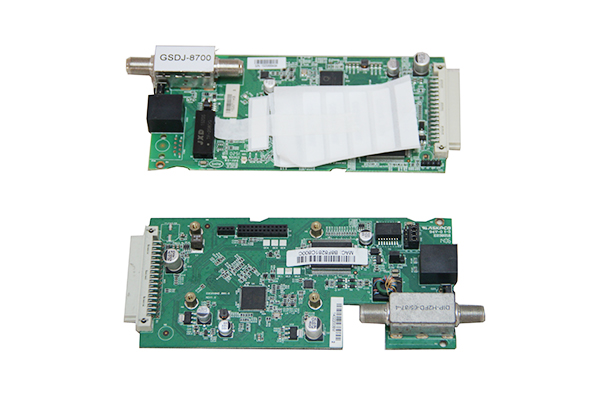

產品概述：
GSDJ8000（W）是基于Homeplug AV技術和802.11b/g/n無線傳輸協議的的機頂盒內置EOC（+WIFI）網絡模塊，EOC同軸接口與局端設備相連，實現網絡數據和有線電視信號的接收和發送，內置的WIFI接口支持最大150M的WiFi PHY連接速率；其提供3個百兆全雙工以太網接口，其中兩個位于機頂盒的內部，與機頂盒主板相連，用于數字電視互動信號回傳，另外一個個以太網接口位于機頂盒的面板，可用于連接計算機、IP電話機等多種終端。
GSDJ8000和局端設備組網可充分滿足廣電網絡三網合一業務部署要求，該解決方案的優點包括實現寬帶接入的NGB,方便雙向改進有線電視寬帶、低成本和普及等特點。
產品特點：
·與機頂盒集成。
·2個10/100BaseT自適應的RJ45接口，用于同時接駁多臺電腦和機頂盒等網絡設備。
·OFDM調制，多載波技術，保證噪聲環境下數據穩定傳輸。
·采用128位AES數據加密，有效保護傳輸數據的安全。
·與Windows 2000、Windows XP、Linux、Mac OS X及其它支持以太網絡的操作系統兼容。
·通過連接同軸電纜，一臺終端和一臺Master設備之間可以方便地傳輸數據。
·可選外置天線，支持多SSID。
技術參數：
|
項目
|
性能參數
|
|
型號：GSDJ8700
|
|
兼容標準
|
IEEE802.1q,
IEEE802.1p , IEEE802.3, IEEE802.3u, IEEE802.3x, IEEEP1901，IEEE802.11b/g/n
|
|
系統特性
|
解決方案
|
高通 AR74
|
|
物理層速率
|
600Mbps
|
|
調制頻帶
|
7.5Mhz~65Mhz
|
|
調制方式
|
OFDM、4096/1024/256/64/16/8-QAM、QPSK、BPSK
|
|
加密方式
|
128
bits AES
|
|
Vlan模式
|
透?jìng)?span>
|
|
端口限速
|
64Kbps
granularity ( Min.)
|
|
QoS
|
Support
VLAN priority
Support
ToS and CoS packet classification
|
|
工作模式
|
CSMA/CA
|
|
多路廣播
|
Support
IGMP
|
|
接口特性
|
以太網
|
1x RJ45 for 10/100 Ethernet (auto MDI/MDI-X)
|
|
同軸接口
|
2 x 英制F頭, 1
for input of mixed signal, 1 for output of CATV signal
|
|
無線接口
|
1 1T1R, 2.4G, Antenna
|
|
EOC射頻指標
|
阻抗
|
75Ω
|
|
發射功率
|
110±10dbuv
|
|
反射損耗
|
>16dB
|
|
插入損耗
|
<1.2dB
|
|
接收靈敏度
|
-65dBm
|
|
無線特性
|
無線協議
|
IEEE802.11b/g/n
|
|
頻段范圍
|
2.4~2.49 GHz
|
|
VSWR
|
2:1
|
|
通道阻抗
|
50 Ohm
|
|
電氣特性
|
最大功耗
|
≦10W
|
|
電源
|
12V DC/1.5A（由機頂盒模塊接入）
|
|
型號：GSDJ8800
|
|
兼容標準
|
IEEE802.1q,
IEEE802.1p , IEEE802.3, IEEE802.3u, IEEE802.3x, IEEEP1901，IEEE802.11b/g/n
|
|
系統特性
|
解決方案
|
高通 MSE510+ Ralink RT5370（5350）
|
|
物理層速率
|
500Mbps
|
|
調制頻帶
|
7.5Mhz~65Mhz
|
|
調制方式
|
OFDM、QAM-1024/256/64/16/8QAM / BPSK /QPSK/ROBO自適應
|
|
|
加密方式
|
128
bits AES
|
|
Vlan模式
|
透?jìng)?span>
|
|
端口限速
|
64Kbps
granularity ( Min.)
|
|
QoS
|
classification802.1p支持0-7共8個優先級
|
|
工作模式
|
TDMA+CSMA
|
|
多路廣播
|
Support
IGMP
|
|
接口特性
|
以太網
|
1x RJ45 for 10/100 Ethernet (auto MDI/MDI-X)
|
|
同軸接口
|
2 x 英制F頭, 1
for input of mixed signal, 1 for output of CATV signal
|
|
無線接口
|
1 1T1R, 2.4G, Antenna
|
|
EOC射頻指標
|
阻抗
|
75Ω
|
|
發射功率
|
110±10dbuv
|
|
反射損耗
|
>16dB
|
|
插入損耗
|
<1.2dB
|
|
接收靈敏度
|
-65dBm
|
|
無線特性
|
無線協議
|
IEEE802.11b/g/n
|
|
頻段范圍
|
2.412 ~ 2.4835 GHz
|
|
VSWR
|
2:1
|
|
通道阻抗
|
50 Ohm
|
|
電氣特性
|
最大功耗
|
≦10W
|
|
電源
|
12V DC/1.5A（由機頂盒模塊接入）
|
LED指示信號一覽表：
|
LED 指示信號定義
|
|
ACT
|
EOC LINK led
|
Cable Link LED
|
|
SYS
|
EOC power on LED
|
Power LED （GPIO11）
|
|
LINK0
|
LAN0 LED
|
LAN0 LED
|
|
LINK3
|
VOD LAN LED
|
LAN3 LED
|
|
LINK1
|
LAN1 LED
|
LAN1 LED（reserved）
|
|
LINK2
|
Configure LAN LED
|
LAN2 LED（reserved）
|
|
WLAN
|
WLAN LED
|
WLAN LED
|
訂貨指南：
|
GSDJ8
|
0
|
00-0
|
|
高事達
EOC機頂盒內置
模塊型號
|
7：AR74芯片
8：MSE510芯片
|
00：帶WiFi功能
00-0：直通板
00-1：不帶WiFi功能
|
|
例：GSDJ8700，AR74芯片，帶WiFi功能。
|
